شماتیک و PCB برد مبدل تراشه FT232

معرفی تراشه FT232

تراشه FT232 یک مبدل USB به TTL جهت ایجاد ارتباط بین سیستم های کامپیوتری دارای پورت USB و  تراشه های TTL (میکروکنترلرها و میکروپروسسورها) می باشد.

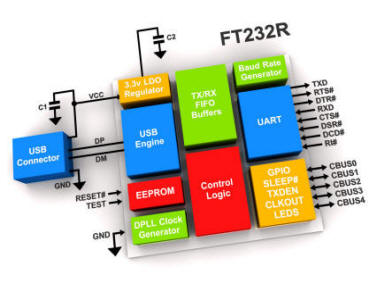

ساختار داخلی FT232

در سطح اینترنت به اندازه کافی توضیحات در مورد کارکرد و مشخصات این تراشه وجود داره.
هدف ما قرار دادن یک فایل شماتیک و PCB در طراحی شده در نرم افزار آلتیوم می باشد تا نمونه ای از برد طراحی شده با نرم افزار نام برده بوده و هم شماتیکی جهت استفاده در سایر پروژه ها در دسترس دوستان باشد.

توجه: درایورهای مربوطه را حتما از سایت سازنده FT232 دانلود کنید.

دانلود فایل های مورد نیاز

Rating: 5.0/5. From 1 vote.
Please wait...

Check Also

تست درایور موتور DC

وقتی بحث راه اندازی موتورهای DC میشه و نیاز داریم یک موتور رو در پروژه ...

7 comments

  1. با سلام و تشکر.
    آیا امکان خرید این تراشه وجود داره؟ چجوری میتونم تهیه کنم

    No votes yet.
    Please wait...
    • سلام
      وقت بخیر
      بله می تونید از فروشگاه های معتبر خرید کنید. در صورتی که نتونستید خرید رو انجام بدین به پشتیبانی پیام بدین.
      با تشکر

      No votes yet.
      Please wait...
  2. با سلام و تشکر.چند تا سوال داشتم:
    آیا pcb این مدار باید دو رو چاپ بشه؟
    آیا قطعه FT232 با توجه به pcb3d از زیر بورد لحیم کاری میشه؟
    ممنون میشم راجع به طراحی pcb قطعات smd راهنمایی بفرمایید، اینکه اگر از روی بورد لحیم بشن سیم کشی به چه صورت باید باشه top layer یا bottom layer؟ با توجه به اینکه توی یه آموزشی دیدم در قطعات smd قطر سوراخ پایه ها ۰ هست، سیم کشی چجوری میشه؟

    No votes yet.
    Please wait...
    • سلام
      در مورد قرار گرفتن FT باید عرض کنم در زیر برد هست و طراحی هم به صورت دولایه انجام شده.
      چه توضیحاتی مدنظرتون هست بفرمایید تا کاملا توضیح بدم و نکته دیگه اینکه موردی بود می تونید با پشتیبانی تماس بگیرید تا کاملا راهنماییتون کنن.

      No votes yet.
      Please wait...
  3. با سلام و تشکر. من یه آموزش در مورد طراحی قطعات SMD درآلتیوم در حالت TOP و bottom (یعنی دو لایه) لازم دارم. تشکر

    No votes yet.
    Please wait...
    • پس حتما آموزش های طراحی مدارچاپی با آلتیوم که در سایت قرار دارد رو از اول نگاه کنید.

      No votes yet.
      Please wait...
