ساخت دتکتور مادون قرمز با تراشه LM567

سلام

قطعا اگر دنبال مداری برای تشخیص مانع باشین که بر اساس مادون قرمز کار بکنه شاید به سختی مداری با برد بیشتر از ۱۰ الی ۱۵ سانت رو به روش های معمول بتونید پیدا کنید.

در این موارد که بخواین از مادون قرمز برد بالاتر از ۱۵ سانت بگیرین نیاز دارین تا تغییراتی درنحوه ارسال و دریافا سیگنال اعمال کنید که این تغییر چیزی جز اضافه کردن یه موج حامل با فرکانس مشخص نیست.
گیرنده هایی در بازار هستن که با عنوان چشمی پارس شناخته میشن و این مدل گیرنده به صورت معمول در رنج فرکانسی ۳۸ کیلوهرتز کار می کنن(برای اطلاعات دقیق حتما دیتاشیت قطعه مطالعه شود). یعنی وقتی به اینها دیتا می فرستید باید در این بازه فرکانسی باشه که گیرنده در اون کار می کنه و در غیر این صورت سیگنال ها توسط فیلترهای موجود حذف خواهند شد.

بگذریم هدف ما قرار دادن مداری هستش که به رحتی بتونید استفاده کنید و برد ۳ تا ۱۰۰ سانت رو برای شما داشته باشه.
برد ما بر مبنای تراشه LM567 طراحی شده و در نتیجه اصلی ترین کارها که شامل تولید سیگنال با فرکانس مشخص و همچنین دریافت و دتکت سیگنال بر عهده این تراشه است.

شماتیک مدار:

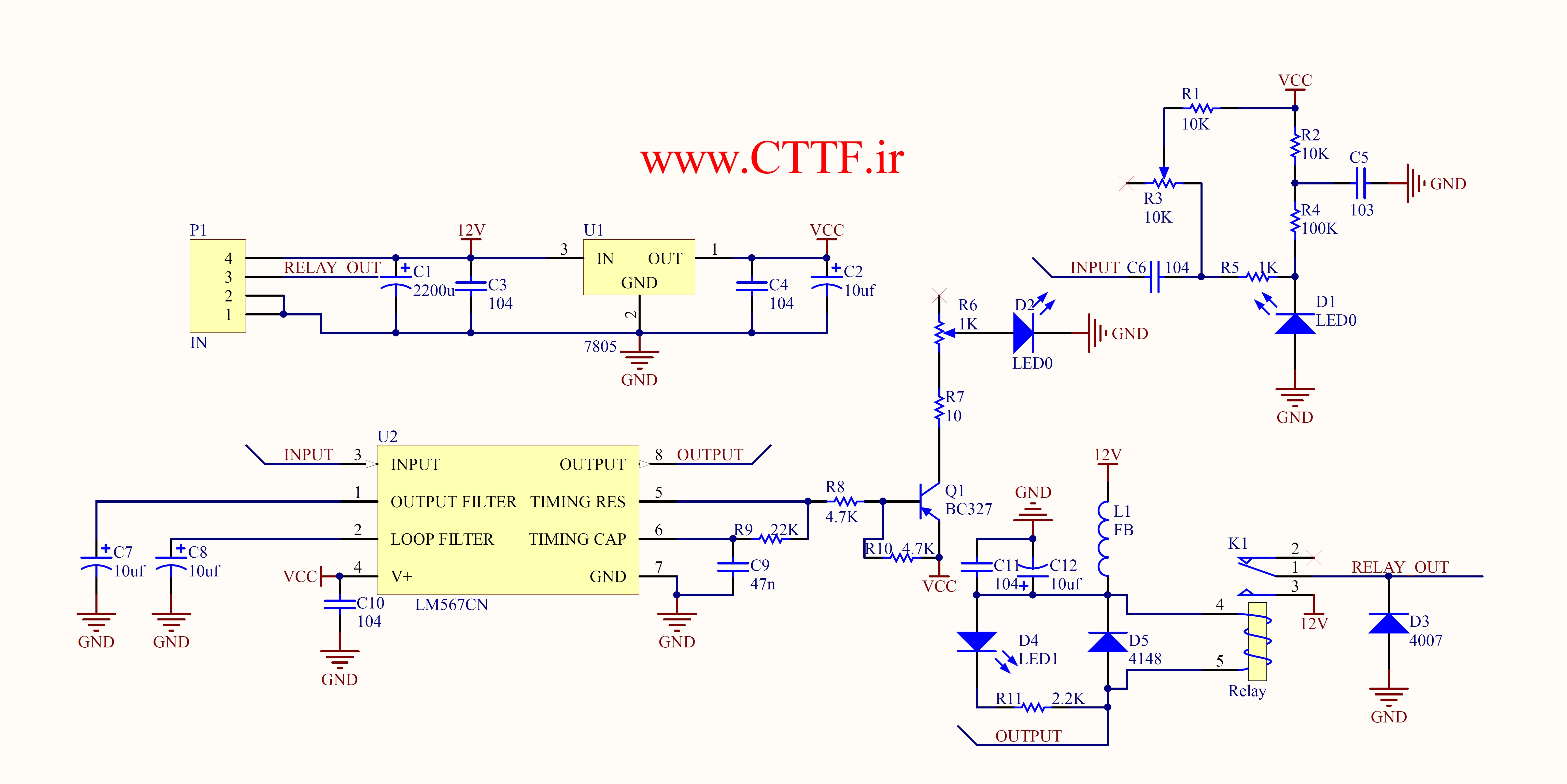

شماتیک فرستنده و گیرنده مادون قرمز با تراشه LM567

تصاویری از برد ساخته شده:

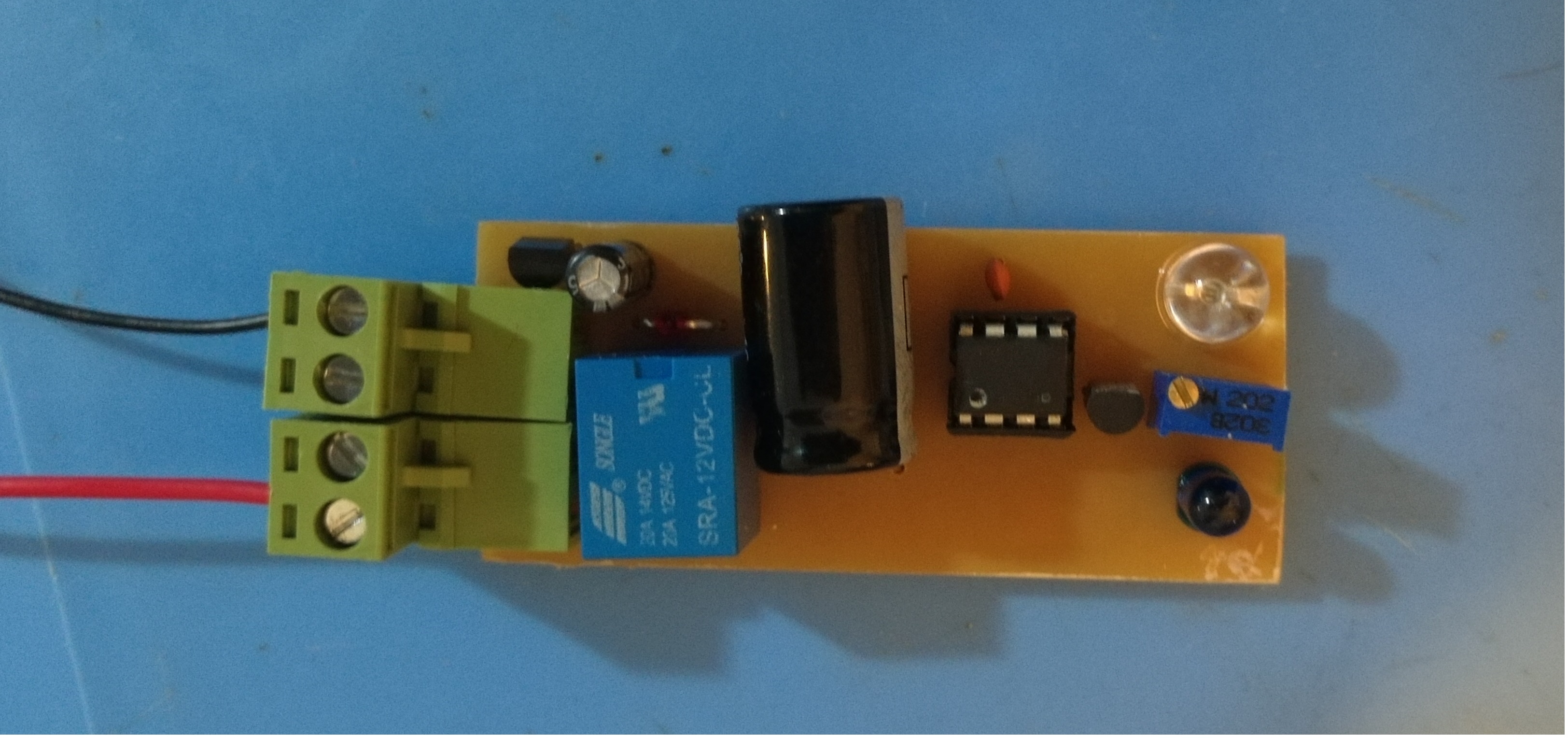

تصویر برد LM567

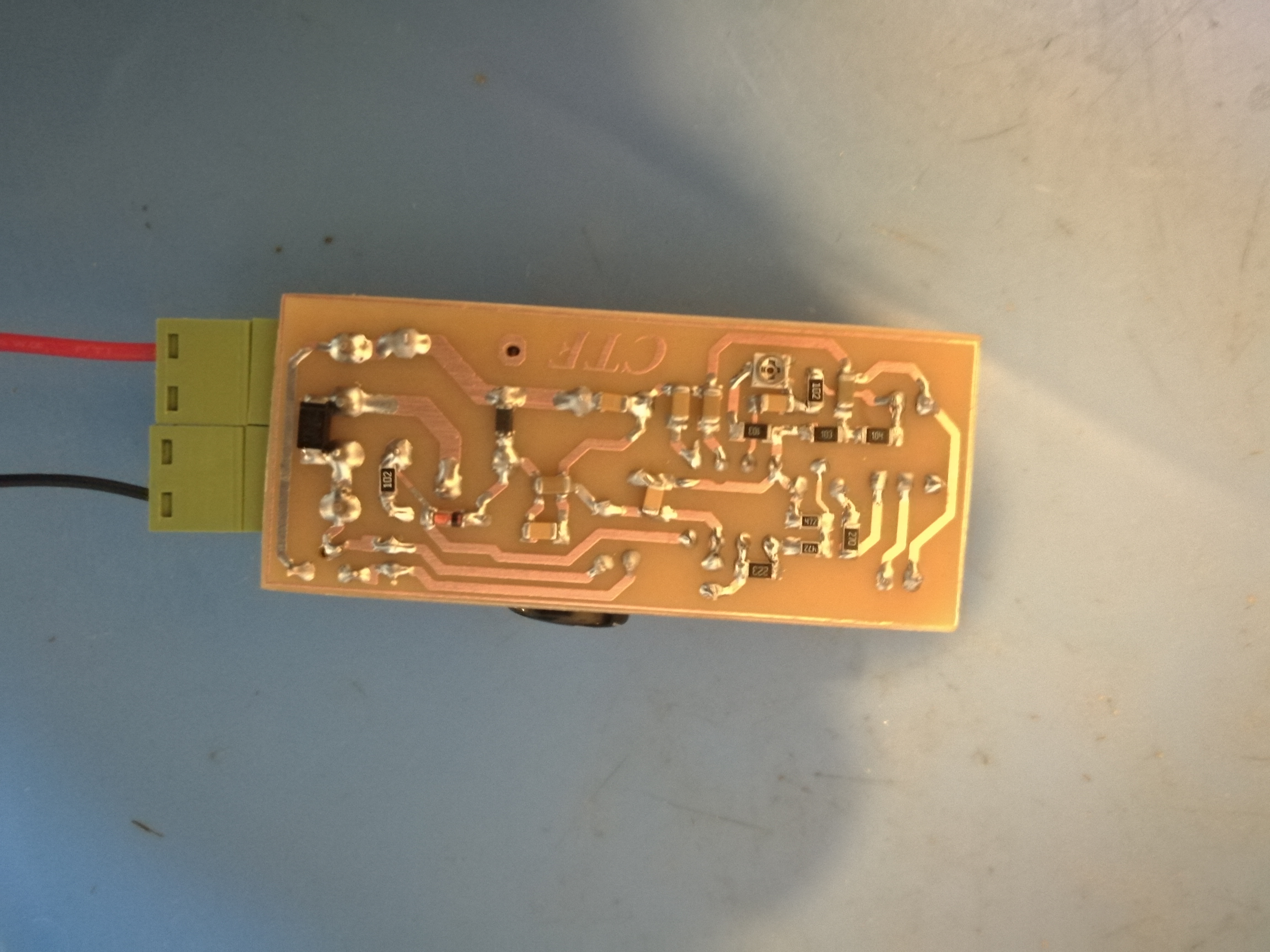

تصویری از پشت برد LM567

موردی که هست و باید دقت کنید برای بردهای بالاتر از ۳۰ سانت من از گیرنده LIR053 استفاده کردم.

شماتیک و PCB مدار معرفی شده رو می تونید از اینجا دانلود کنید.
